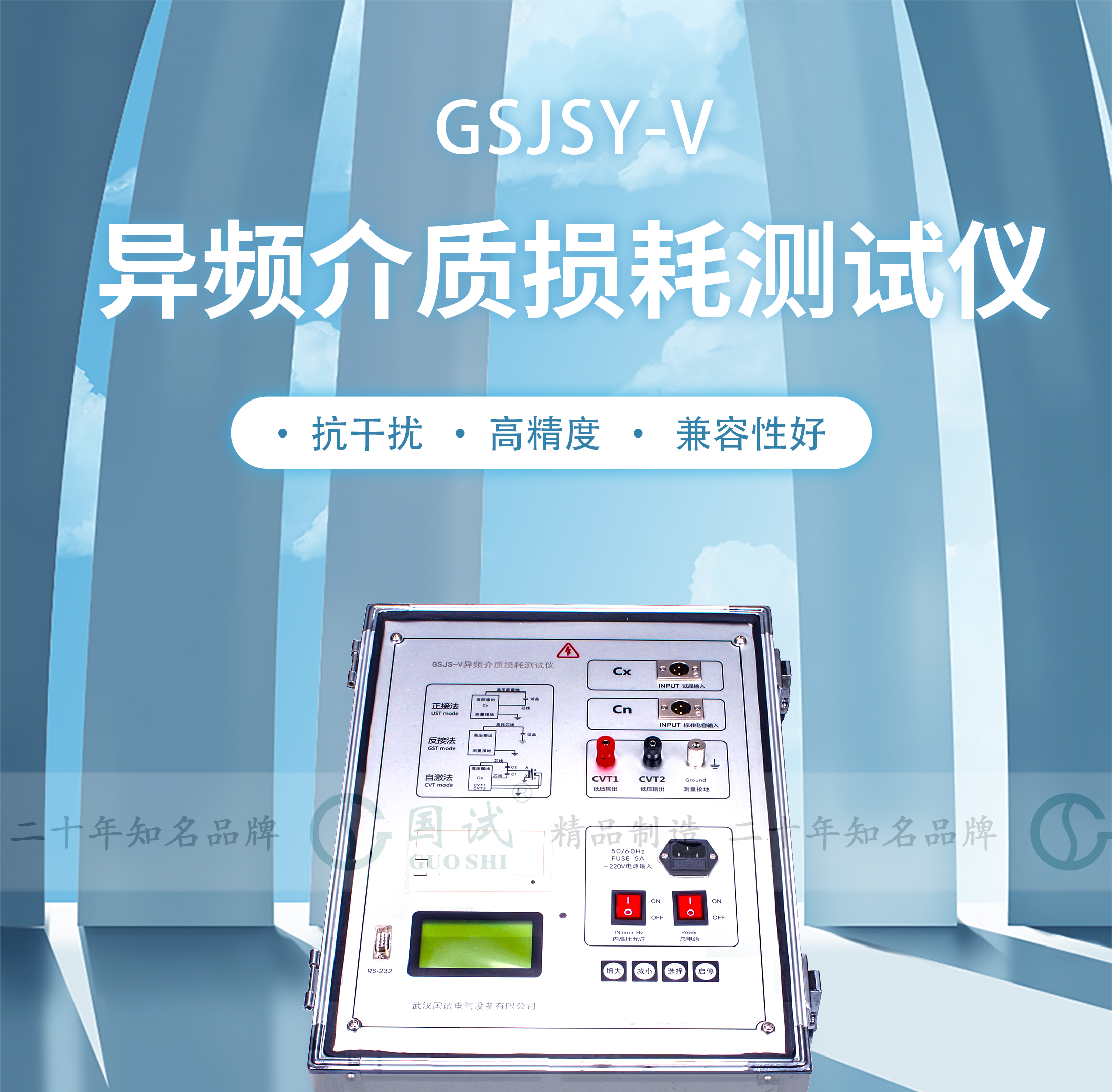

GSJSY-V異頻介質損耗測試儀

產品概述 Product Overview

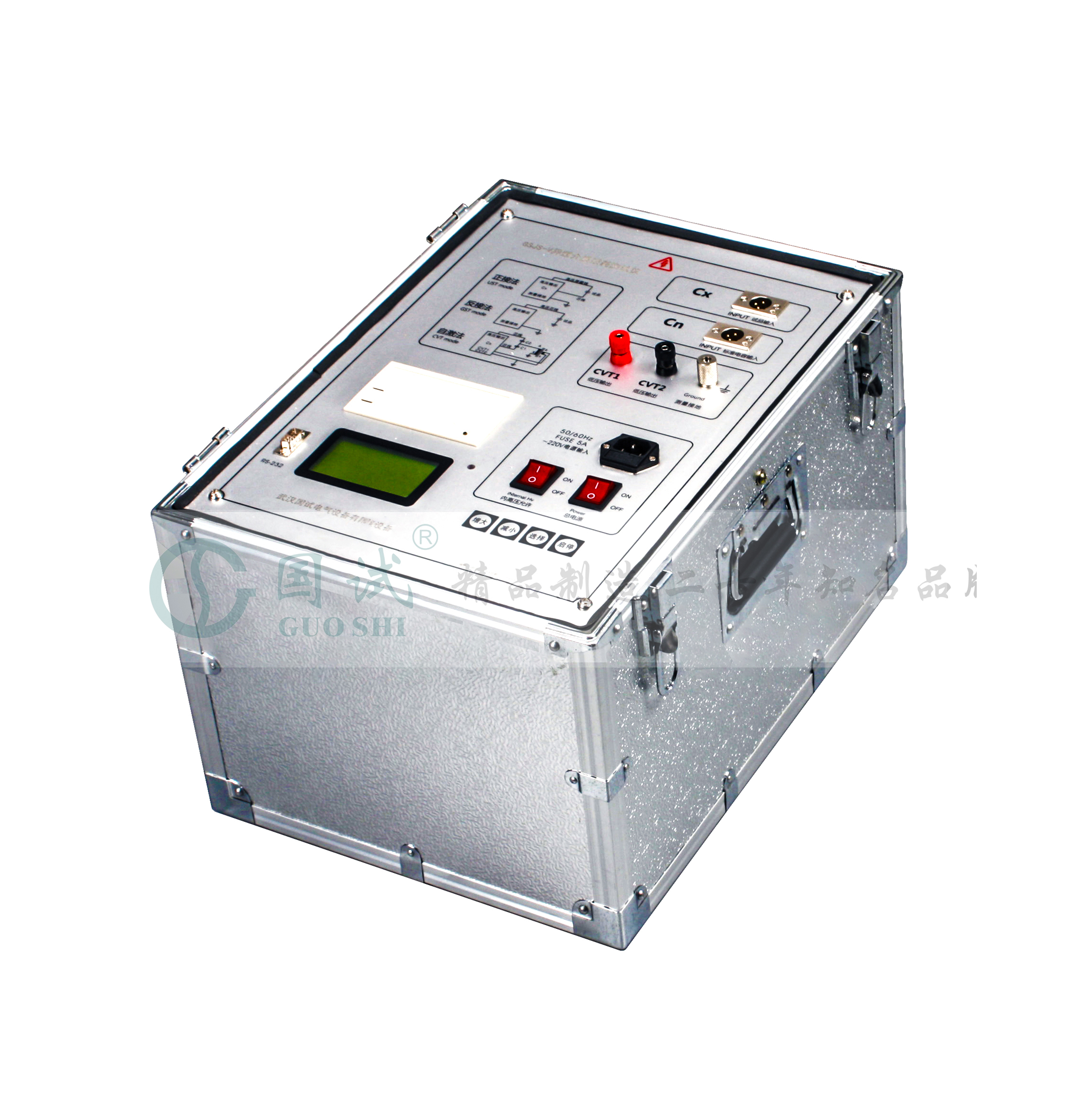

GSJSY-V抗干擾變頻高壓介質損耗測試儀用于現場抗干擾介損測量，或試驗室精密介損測量。儀器為一體化結構，內置介損電橋、變頻電源、試驗變壓器和標準電容器等。采用變頻抗干擾和傅立葉變換數字濾波技術，全自動智能化測量，強干擾下測量數據非常穩定。測量結果由大屏幕液晶顯示，自帶微型打印機可打印輸出。

產品特點 Product Features

1、變頻抗干擾

采用變頻抗干擾技術，在200%干擾下仍能準確測量，測試數據穩定，適合在現場做抗干擾介損試驗。

2、高精度測量

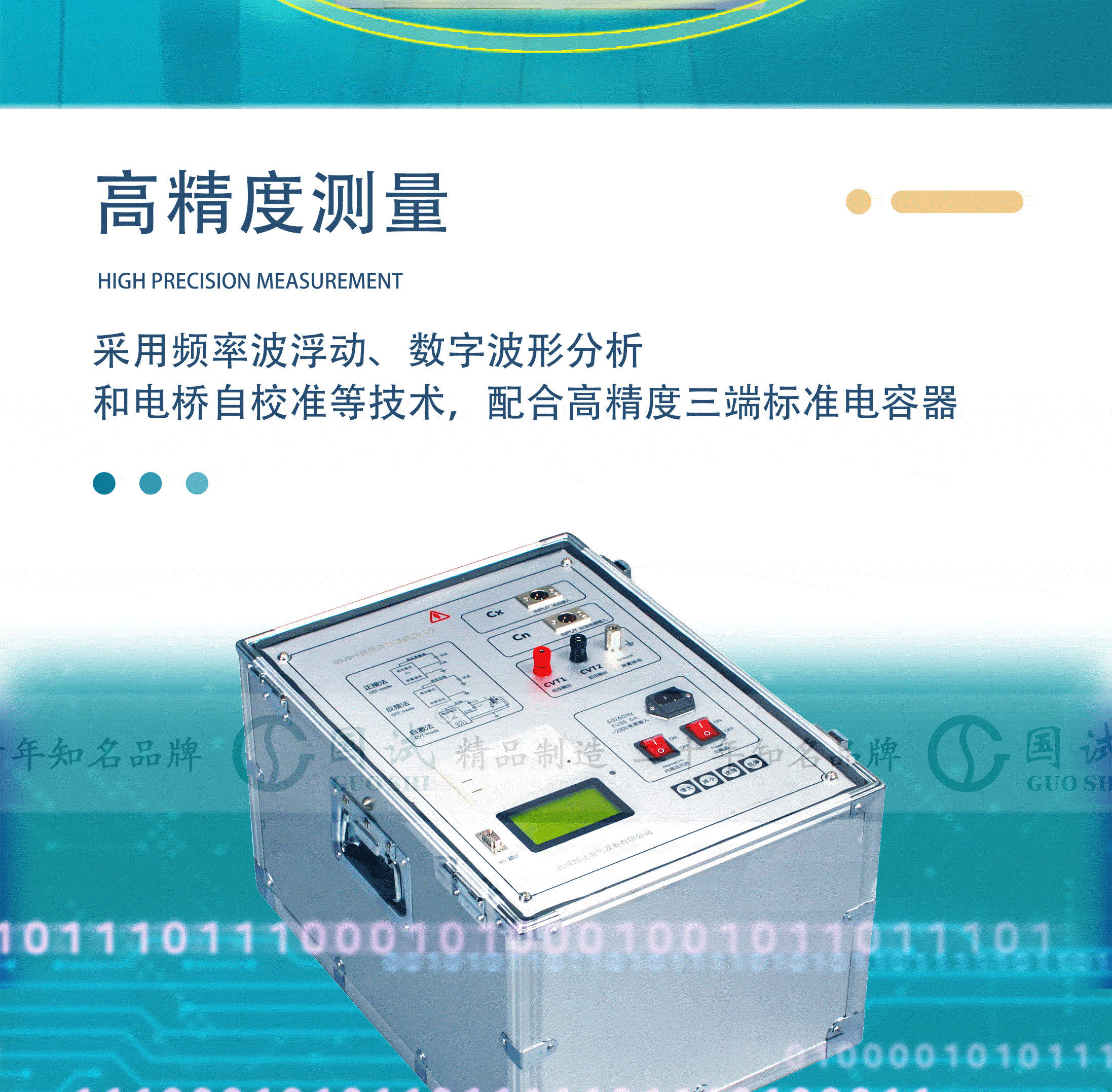

采用頻率浮動、數字波形分析和電橋自校準等技術，配合高精度三端標準電容器，實現高精度介損測量，并且正/反接線測量的準確度和穩定性一致。

儀器所有量程輸入電阻低于2Ω，消除了測試線附加電容的影響。

可外接油杯做精密絕緣油介損試驗，可外接固體材料測量電極做精密絕緣材料介損試驗。

3、兼容性好

自動識別50Hz / 60Hz系統電源，支持發電機供電，即使頻率波動大，也可正常測量。

內置串聯和并聯兩種介損測量模型，可與校驗臺和介損標準器完全兼容，方便儀器檢定。

4、多級安全保護，確保人身和設備安全

高壓保護：試品短路、擊穿或高壓電流波動，能以短路方式高速切斷輸出。

低壓保護：誤接380V、電源波動或突然斷電，啟動保護，不會引起過電壓。

接地保護：儀器接地不良使外殼帶危險電壓時，啟動接地保護。

C  V  T：高壓電壓和電流、低壓電壓和電流四個保護限，不會損壞設備；誤選菜單不會輸出激磁電壓。CVT測量時無10kV高壓輸出。

防誤操作：兩級電源開關；電壓、電流實時監示；多次按鍵確認；接線端子高/低壓分明；緩速升壓，可迅速降壓，聲光報警。

防“容升”：測量大容量試品時會出現電壓抬高的“容升”效應，儀器能自動跟蹤輸出電壓，保持試驗電壓恒定。

抗震性能：儀器采用獨特抗震設計，可耐受強烈長途運輸震動、顛簸而不會損壞。

高壓電纜：為耐高壓絕緣導線，可拖地使用。

5、技術突破，功能強大

（1）具有外接標準電容器接口，自動跟蹤外接試驗電源頻率40Hz~70Hz，支持工頻電源和串聯諧振電源做大容量高電壓介損試驗。

（2）具有回路接觸不良放電提示功能，以方便判別接線是否可靠。

（3）具有CVT自激法測量功能，C1/C2可一次接線同時測出，自動補償母線接地和標準電容器的分壓影響，無須換線和外接任何配件，并且高壓連接線可以拖地。

（4）具有反接線低壓屏蔽功能，在220kVCVT母線接地情況下，對C11可進行不拆線10kV反接線介損測量，并且可一次接線同時對主、從兩個電容進行測量。

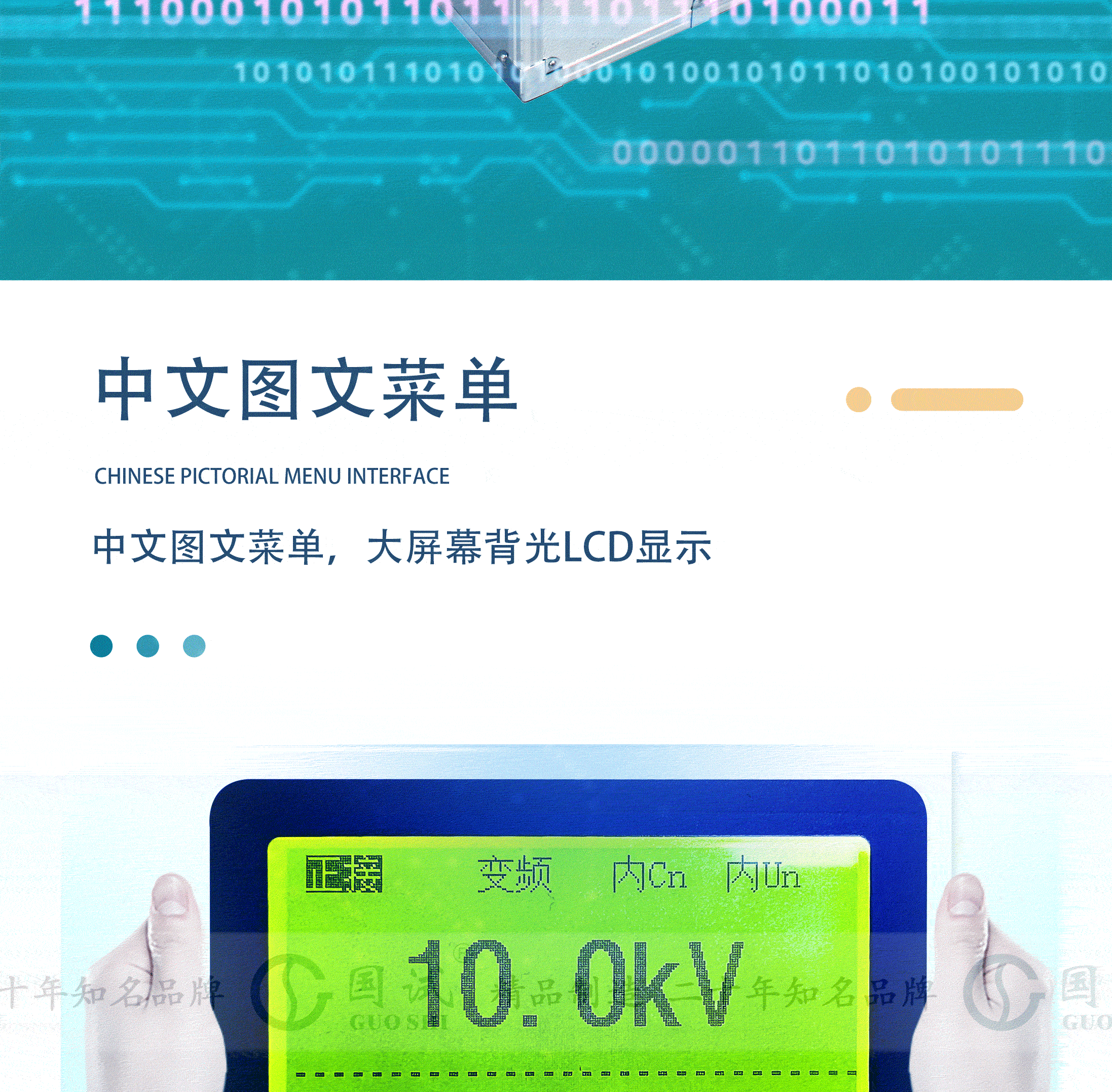

（5）中文圖文菜單，大屏幕背光LCD顯示。

（6）配置熱敏打印機，打印數據清晰快捷、無噪音。

（7）帶日歷時鐘，可存儲100組測量數據。

（8）帶計算機接口(選配)。通過該接口，實現測量、數據處理和報表輸出，也可實現儀器內部測量軟件升級。一臺計算機可控制32臺儀器，可集成到綜合高壓試驗車上。

軟著號:2014SR186838

參考標準：DL/T 962-2005，DL/T 474.3-2018

用于現場抗干擾介損測量，或試驗室精密介損測量。

產品參數 Product Parameters

1、介損和電容量測量

準確度： Cx:  ±（讀數×1%+1pF）

           tgδ: ±（讀數×1%+0.00040）

抗干擾指標： 變頻抗干擾，在200%干擾下仍能達到上述準確度

電容量范圍： 內施高壓：3pF~60000pF/10kV    60pF~1μF/0.5kV

        外施高壓： 3pF~1.0μF/10kV      60pF~30μF/0.5kV

分辨率：最高0.001pF，4位有效數字

tgδ范圍： 不限，分辨率0.001%，電容、電感、電阻三種試品自動識別。

試驗電流范圍：10μA~5A

內施高壓： 設定電壓范圍：0.5~10kV

最大輸出電流：200mA

升降壓方式：連續平滑調節

電壓精度：±(1.5%×讀數+10V)

電壓分辨率：1V

試驗頻率： 45~65Hz整數頻率  49/51Hz、45/55Hz自動雙變頻

頻率精度：±0.01Hz

外施高壓： 正接線時最大試驗電流1A / 40~70Hz

反接線時最大試驗電流10kV / 1A / 40~70Hz

CVT自激法低壓輸出：輸出電壓3~50V，輸出電流3~30A

測量時間： 約30s，與測量方式有關

2、其它指標

輸入電源： 180V~270VAC，50Hz/60Hz±1%，市電或發電機供電

計算機接口：標準RS232接口

打印機：自帶微型熱敏打印機

環境溫度：-10℃~50℃

相對濕度：<90%，不結露
